ஸ்டீல் பார் டிரஸ் டெக்

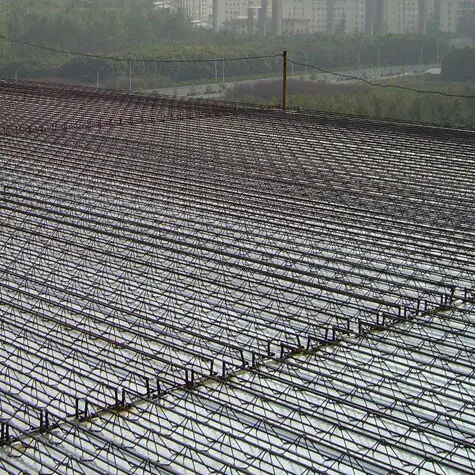

ஸ்டீல்-பார் டிரஸ் டெக் என்பது கட்டுமான பொறியாளர்களால் உருவாக்கப்பட்ட புதிய தலைமுறை மாடி தளமாகும். மாடி டெக்கில் உள்ள எஃகு பார்கள் தொழிற்சாலையில் அரை தானியங்கி தாள் உலோக வெல்டிங் கருவிகளைப் பயன்படுத்தி எஃகு பார் டிரஸ்களில் செயலாக்கப்படுகின்றன, இது தரை தளத்தின் உயர்த்தப்பட்ட உயரம் மற்றும் தாங்கி திறனை மாற்றுகிறது.

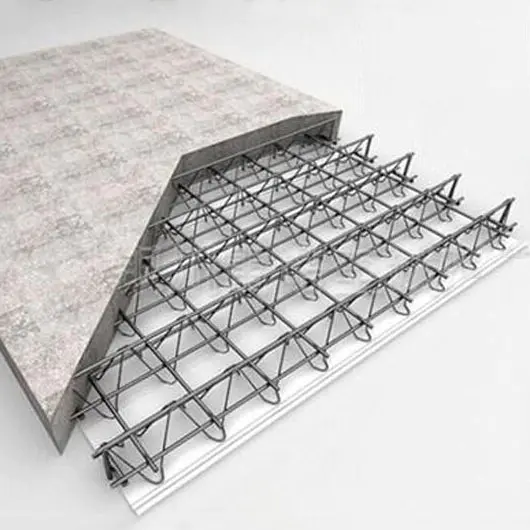

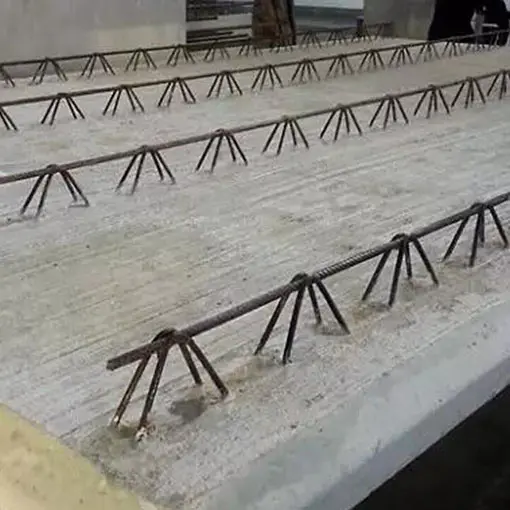

இந்த அமைப்பு கான்கிரீட் மாடி அடுக்கில் உள்ள எஃகு பட்டிகளை கட்டுமான வார்ப்புருவுடன் ஒருங்கிணைக்கிறது. கட்டுமான நடைமுறையின் போது, ​​எஃகு-பார்கள் டிரஸ் தளங்கள் தரை அடுக்கில் ஈரமான கான்கிரீட்டின் எடையையும் கட்டுமான சுமைகளையும் தாங்கும். பயன்பாட்டு காலத்தில், எஃகு டிரஸின் மேல் மற்றும் கீழ் நாண் எஃகு பார்கள் பயன்பாட்டு சுமையைத் தாங்கும் வகையில் ஒட்டுமொத்தமாக கான்கிரீட்டோடு இணைந்து செயல்படுகின்றன.

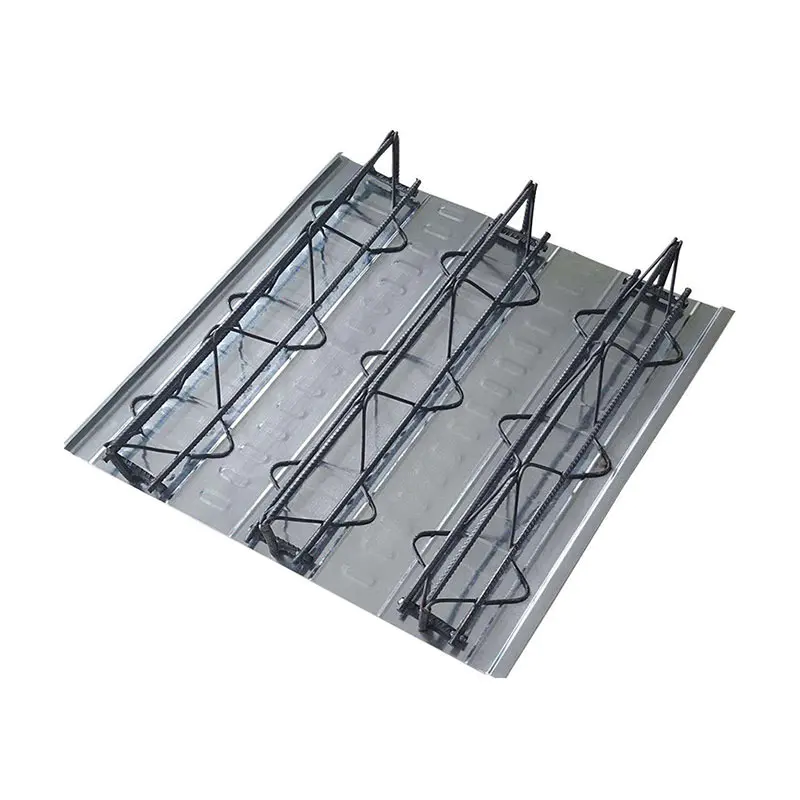

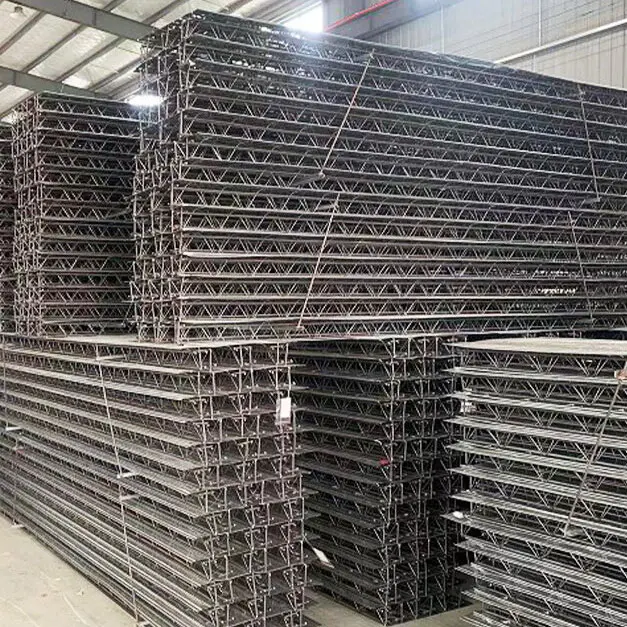

எஃகு டிரஸ் மற்றும் கீழ் தாளை எதிர்ப்பு ஸ்பாட் வெல்டிங் மூலம் இணைப்பதன் மூலம் எஃகு-பார்கள் டிரஸ் டெக் உருவாகிறது. எஃகு-பார்கள் டிரஸ் எஃகு கம்பிகளால் ஆனது, அவை வெவ்வேறு நிலைக்கு ஏற்ப மேல் நாண், கீழ் நாண் மற்றும் வலை பட்டிகளாக பயன்படுத்தப்படுகின்றன. கீழ் தாளை கால்வனேற்றப்பட்ட எஃகு தட்டு அல்லது குளிர்-உருட்டப்பட்ட எஃகு தட்டால் செய்யலாம்.

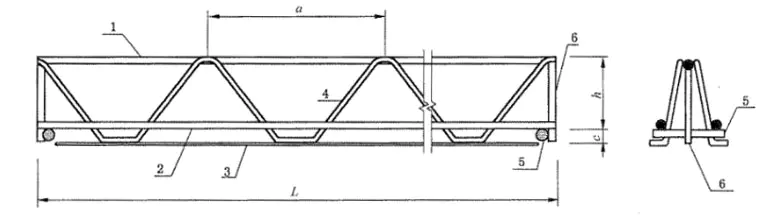

உயரங்கள்

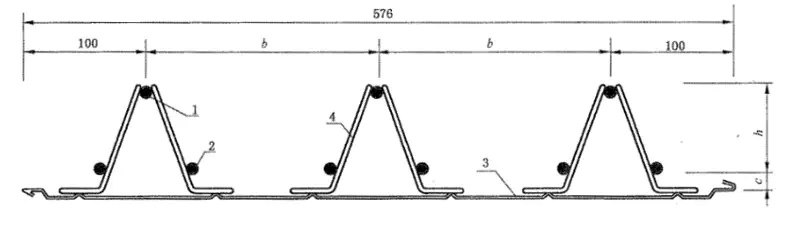

பிரிவு பார்வை

1 、 மேல் நாண் ； 2 、 கீழ் நாண்

3 、 கீழ் தாள் ； 4 、 வலை பார்கள்

5 、 ஆதரவின் கிடைமட்ட வலுவூட்டல் ； 6 、 செங்குத்து ஆதரவு பார்கள்.

எல் the எஃகு டிரஸ் மாடி ஸ்லாப்பின் நீளம், ≤12000 மிமீ

எச் the எஃகு டிரஸின் உயரம், 70 ~ 170 மிமீ

எ ஸ்டீல் டிரஸ் பிரிவுகளுக்கு இடையிலான தூரம், 200 மிமீ;

பி ste ஸ்டீல் பார் டிரஸ்ஸ்களுக்கு இடையில் இடைவெளி, 188 மிமீ;

சி chonection கான்கிரீட் கவர் தடிமன், 15 மிமீ;

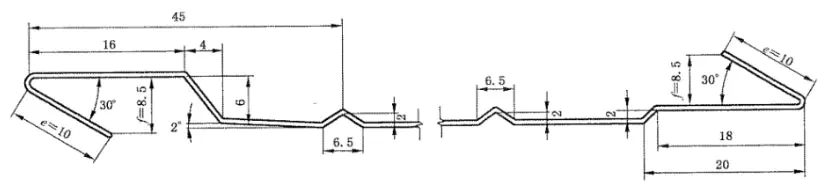

கீழ் தாளின் வரைபடம்

ஸ்டீல்-பார்கள் டிரஸ் தளங்களை அமைப்பதற்கு முன், வரைபடத்தில் காட்டப்பட்டுள்ள தொடக்க நிலைக்கு ஏற்ப குறிப்பு வரி அமைக்கப்பட வேண்டும். முதல் பலகை குறிப்பு வரியுடன் சீரமைக்கப்பட வேண்டும், மற்ற பலகைகள் வரிசையில் நிறுவப்பட்டுள்ளன. பலகைகளின் இணைப்பு ஒரு கட்டும் முறையை ஏற்றுக்கொள்கிறது, மேலும் கான்கிரீட் ஊற்றும்போது கசிவு இல்லை என்பதை உறுதிப்படுத்த பலகைகளுக்கு இடையிலான கொக்கி இணைப்பு இறுக்கமாக இருக்க வேண்டும்.
